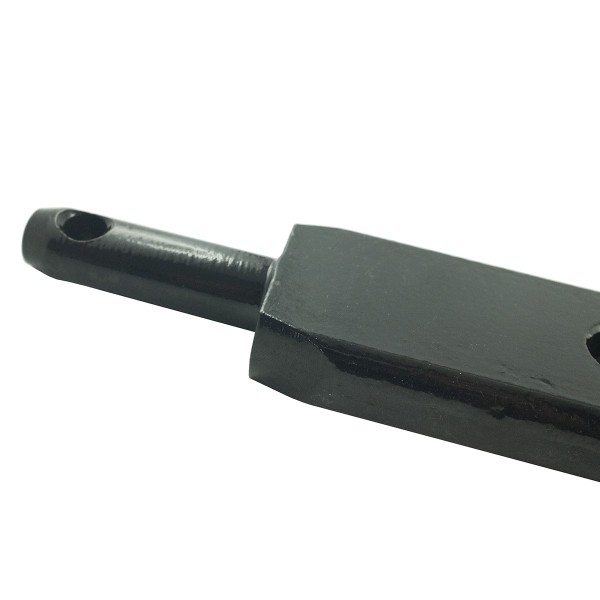

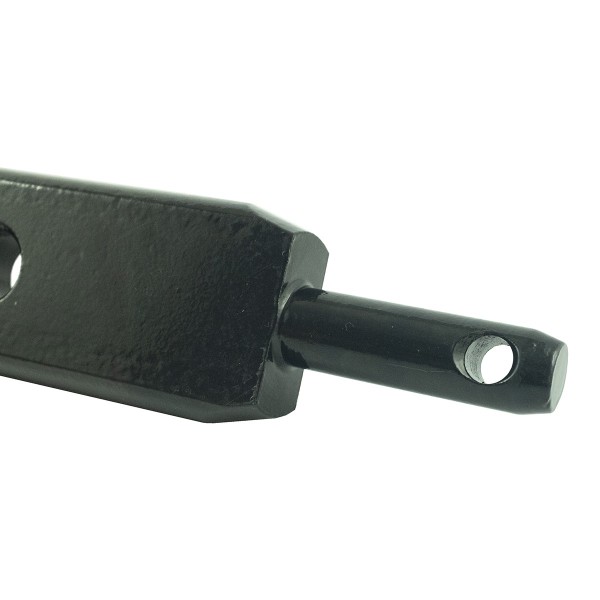

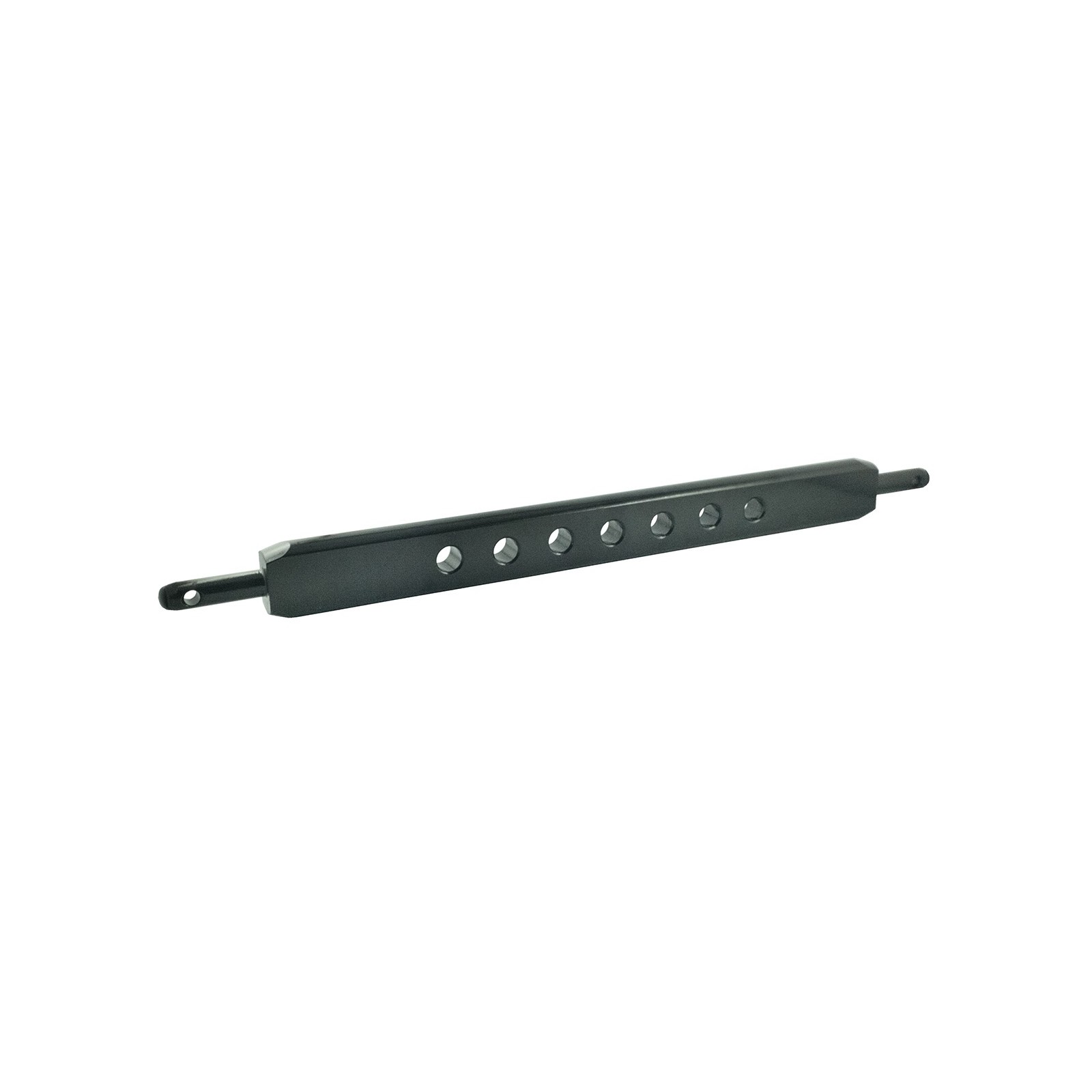

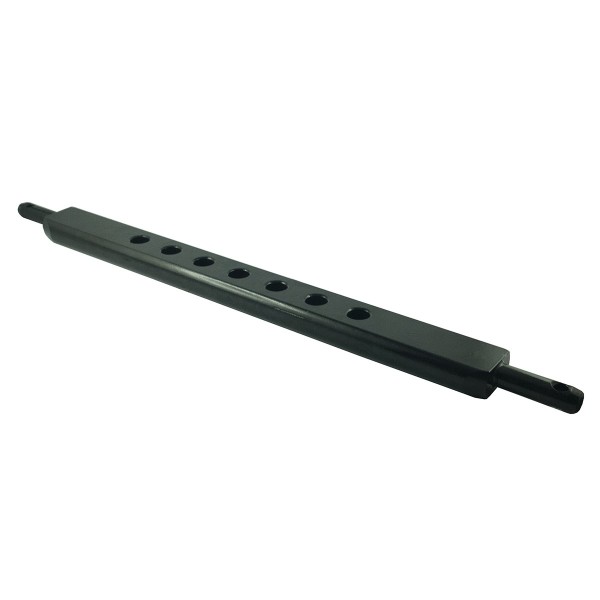

Deichsel 604 mm / Ø 22 mm / Kat I

Die Deichsel für einen Traktor mit Dreipunktaufhängung Kat. I ist eine horizontale Leiste mit Löchern aus Metall oder Metalllegierungen, die zum Ziehen von Anhängern und anderen Maschinen oder zum Ziehen von Lasten, z. B. Holzstämmen, verwendet wird. Der Dreipunktaufhängungsträger ist mit Stiften versehen, die an den unteren Trägern des hinteren Dreipunktaufhängungssystems montiert werden. Die Löcher in der Deichsel dienen zur Befestigung einer Kugel, eines Schäkels, einer Kette oder eines anderen Abschleppsystems.

Deichseln gibt es in verschiedenen Größen :

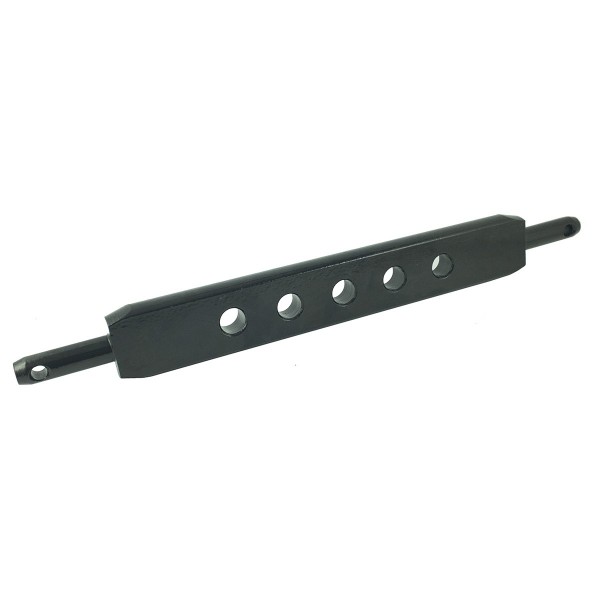

• Deichsel 400 mm ,
• Deichsel 510 mm ,
• Deichsel 604 mm ,
• Deichsel 661 mm ,
• Deichsel 684 mm ,
• Deichsel 764 mm .

Der Anhängerkupplungsbalken für einen TUZ Cat 1 Traktor wird mit Stiften in den Kugellöchern der Unterarme montiert und mit Splinten mit einem Ring gesichert. Ein richtig ausgewählter Balken ist ein Balken, der nach der Installation und Verriegelung mit Stiften die Unterarme parallel zueinander hält.

Abmessungen :

• Arbeitslänge: 604 mm,
• Gesamtlänge: 755 mm,
• Durchmesser der Balkenlöcher: 22 mm,
• Breite: 62 mm,
• Dicke: 29 mm,
• Anzahl der Löcher: 7 Stück,
• Durchmesser der Kupplungsbolzen: 22 mm,
• Hakenstiftlänge: 74 mm,
• Durchmesser der Bolzenlöcher: 12 mm,
• Gewicht: 8 kg.

Dreipunktanbau Kat. I (erste Kategorie) bedeutet, dass die Bolzen und Befestigungslöcher im Bereich von 19 bis 22 mm liegen.

Magazin: M:33

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
